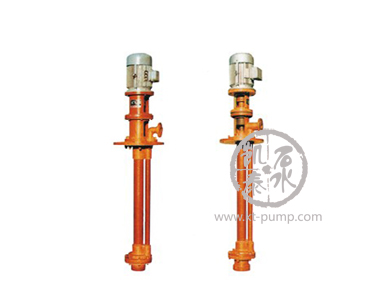

WSY,FSY玻璃鋼液下泵
發布時間：2020-11-13 22:18:49
本單位生產的WSY型、FSY型兩種形式的泵，1、WSY型泵為立式玻璃鋼液下旋渦泵。2、FSY型泵為立式玻璃液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm-3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
詳細介紹
產品概述
本單位生產的WSY型、FSY型兩種形式的泵，1、WSY型泵為立式玻璃鋼液下旋渦泵。2、FSY型泵為立式玻璃液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm-3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
WSY、FSY系列立式玻璃鋼液下漩渦泵、離心泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐蝕性能可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
WSY、FSY系列立式玻璃鋼液下漩渦泵、離心泵，廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯藏上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質的理想設備。
性能參數
型號 | 流量Q | 揚程 | 轉速(r/min) | 功率N（kw） | 葉輪直徑D(mm) | 吸上高度（HS） | ||
m3/h | L/s | |||||||
25WSY-22 | a
型 | 2.88 4.05 6.48 | 0.80 1.12 1.80 | 22 18 15 | 2900 | 2.2 | 120 | 800 至 3000 |
25WSY-30 | 2.88 6.48 9.00 | 0.80 1.80 2.52 | 30 20 15 | 2900 | 3 | 120 | ||
40WSY-258 | 5.76 8.10 13.32 | 1.60 2.24 3.70 | 25 20 15 | 2900 | 4 | 142 | ||
40FSY-22 | 8.10 15.84 20.00 | 2.24 4.4 5.50 | 22 18 15 | 2900 | 3 | 140 | ||
40FSY-18 | 6.48 15.00 21.60 | 1.80 4.17 6.00 | 18 15 12 | 2900 | 2.2 | 132 | ||
40WSY-50 | b
型 | 6.48 8.64 14.40 | 1.80 2.40 4.00 | 50 45 35 | 2900 | 7.5 | 144 | |
40FSY-35 | 10 20 30 | 2.8 5.5 8.3 | 34 30 24 | 2900 | 4 | 162 | ||
50FSY-35 | 30 45 55 | 8.3 12.5 15.1 | 35 32 28 | 2900 | 7.5 | 182 | ||
50FSY-35A | 25 35 45 | 7.0 9.7 12.5 | 26 25 22 | 2900 | 5.5 | 168 | ||
50FSY-20 | 18 30 35 | 5.0 8.3 9.7 | 20 16 12 | 2900 | 4 | 150 | ||
80FSY-35 | 56 92 110 | 15.5 25.5 30.5 | 35 29 25 | 2900 | 15 | 184 | ||
80FSY-35A | 45 69 90 | 12.5 19.2 25.0 | 26 22 19 | 2900 | 11 | 163 | ||
