發布時間：2020-11-13 22:23:04

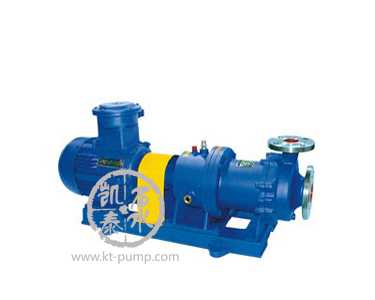

CQG型耐高溫磁力驅動泵（耐溫≤250℃）（簡稱磁力泵）通常由電機、磁力偶合器、水冷卻裝置和耐腐蝕離心泵四大部分組成,其主要特點是利用磁力偶合器傳遞動力,無泄漏。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過了間隙和隔離套，作用與內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏，磁力偶合器的磁性材料采用了高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機。以保持電機的正常運轉，從而達到無泄露輸送高溫介質。CQG型高溫磁力泵的過流部件根據需要可分別采用304、316L等耐腐蝕材料。
詳細介紹
產品概述
CQG型耐高溫磁力驅動泵（耐溫≤250℃）（簡稱磁力泵）通常由電機、磁力偶合器、水冷卻裝置和耐腐蝕離心泵四大部分組成,其主要特點是利用磁力偶合器傳遞動力,無泄漏。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過了間隙和隔離套，作用與內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏，磁力偶合器的磁性材料采用了高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機。以保持電機的正常運轉，從而達到無泄露輸送高溫介質。CQG型高溫磁力泵的過流部件根據需要可分別采用304、316L等耐腐蝕材料。
產品特點
噪 音 低：兩個低噪音軸承支撐下的水泵，運轉平衡，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用配套，整機無故障，工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。
產品應用
CQG型高溫磁力驅動泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業。 是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液體和腐蝕性液體的設備。適用與輸送最大系列工作壓力1.6mpa，溫度不超過250度，密度不大于1840千克/立方米，粘度不大于30cm/s的不含硬顆粒和纖維的液體。
型號含義
性能參數
型號 | 口徑 | 揚程 | 流量（L/min） | 電機功率（kW） | 轉速（r/min） | 電壓（V） | 吸程 | |
進口 | 出口 | |||||||
20CQG-12-110 | 20 | 15 | 12 | 50 | 0.37 | 2800 | 380 | 4 |
25CQG-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2800 | 380 | 4 |
32CQG-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2800 | 380 | 4 |
32CQG-25-145 | 32 | 25 | 25 | 80 | 1.1 | 2800 | 380 | 4 |
40CQG-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2800 | 380 | 7.5 |
40CQG-32-160 | 40 | 32 | 40 | 200 | 4 | 2800 | 380 | 8 |
50CQG-40-145 | 50 | 40 | 25 | 240 | 4 | 2800 | 380 | 8.3 |
50CQG-40-160 | 50 | 40 | 40 | 220 | 4 | 2800 | 380 | 7 |
50CQG-32-200 | 50 | 32 | 50 | 130 | 5.5 | 2800 | 380 | 8 |
65CQG-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2800 | 380 | 7 |
65CQG-50-160 | 65 | 50 | 35 | 450 | 7.5 | 2800 | 380 | 6 |
80CQG-65-160 | 80 | 50 | 50 | 850 | 11 | 2800 | 380 | 7 |
80CQG-50-200 | 80 | 50 | 50 | 850 | 15 | 2800 | 380 | 7 |
100CQG-80-160 | 100 | 80 | 35 | 1650 | 18.5 | 2800 | 380 | 7 |
100CQG-65-200 | 100 | 65 | 50 | 1650 | 22 | 2800 | 380 | 7 |
型號說明：CQG—高溫磁力驅動泵（使用溫度T≤250℃） | ||||||||
